氣動蝶閥(Zma/scW-0.6)

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

氣動蝶閥

氣動蝶閥(Zma/scW-0.6型)與氣動薄膜式、活塞式執行配套使用。廣泛應用于冶金、電力、石油、化工、建材等工業部門，它按不同的控制信號改變管道中的液體、氣體、蒸汽等介質的流量，從而實現工業生產過程中的自動控制和遠程控制。

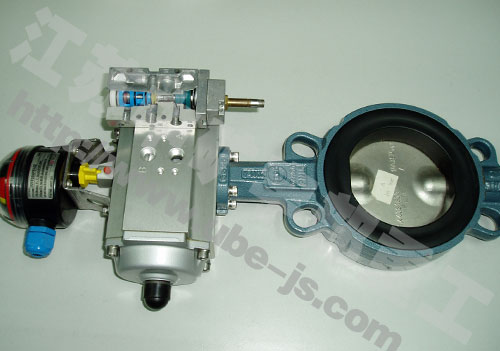

QDF系列氣動雙作用蝶閥是以壓縮空氣為動力，由氣動驅動器帶動蝶閥閥板在閥體內轉動，實現閥門的開關動作。該閥的執行元件采用進口電磁控制氣力驅動產品，它具有結構緊湊、體積小、運行可靠、安裝方便、安全、反應速度快、可選擇安全形式、性價比高等優點，可用于自動控制系統。QDF系列雙作用氣動碟閥由雙作用氣動驅動器（包括電磁線圈、限位開關、氣路）、蝶閥、PLC控制器組成。

雙作用氣動驅動器

1、采用雙活塞驅動和雙齒條齒輪式傳動，體積小，輸出扭矩大。

2、活塞與齒條相連，彈性活塞環和對開式軸瓦緊貼在缸體內壁，使其工作平穩。

3、相對運動件表面均經過特殊處理，壽命長。

4、缸體、活塞等零部件均采用鋁合金材料，外形美觀、重量輕。

5、可安裝行程開關，能遠距離傳送閥位反饋信號以顯示蝶閥工作狀態。

6、驅動器的電磁閥連續動作壽命為4000萬次以上。

二、主要參數

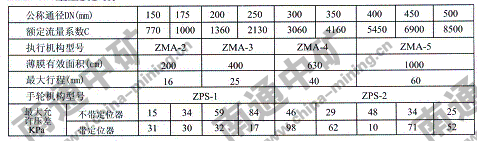

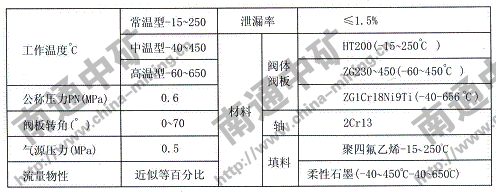

ZMAW0.6型主要參數

注：本產品技術批標符合《GB4213-92氣動調節閥通用技術條件》

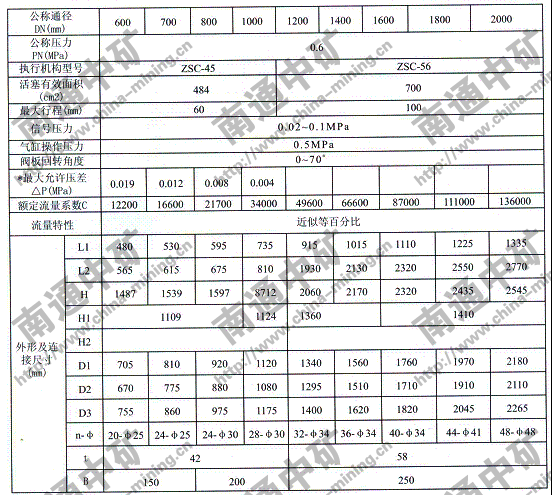

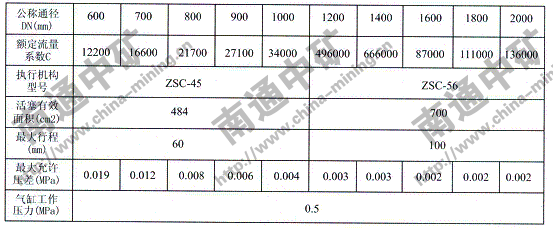

ZSCW-0.6型主要參數

三、外形及安裝尺寸：

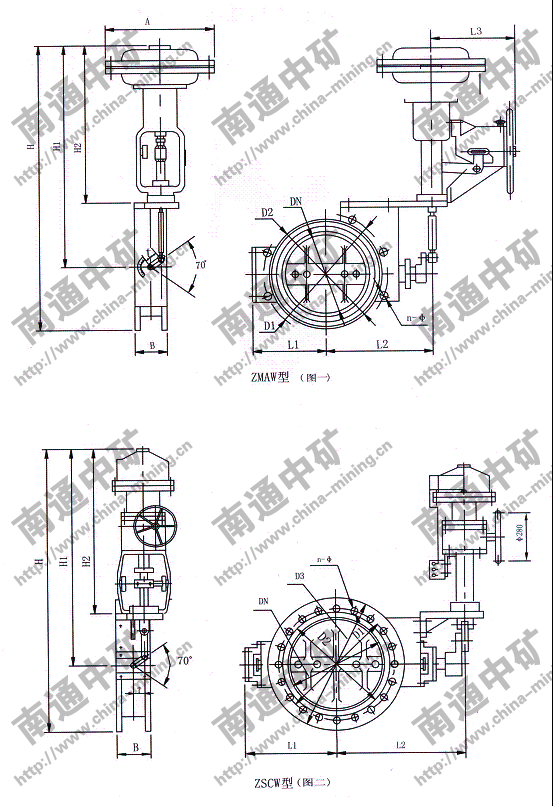

ZMAW-0.6型外形見圖一、ZSCW-0.6型外形見圖二、外形安裝尺寸見表四、表五。

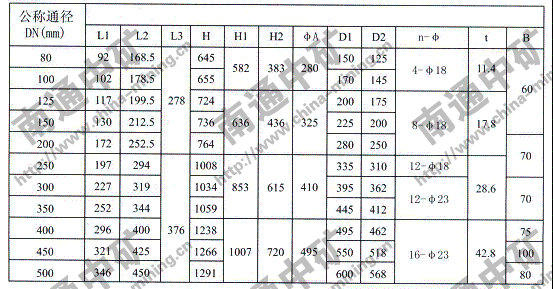

四、 ZMAW-0.6k/b型氣動薄膜蝶閥外形尺寸：

ZSCW-0.6k/b型氣動調節蝶閥外形尺寸：

*注：閥門開席為70°時的允許壓差值

蝶閥的主要技術參數

公稱壓力	≤ PN6.4
公稱通經	法蘭式DN50~DN600
適應介質	水、空氣、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+350℃
閥體材料	鑄鐵或不銹鋼等
密封材料	聚四氟乙烯(PTFE)或乙丙橡膠或丁腈橡膠等
驅動器控制壓力	0.25~0.8 MPa
氣動蝶閥開關時間	0.5~8秒
電磁閥電壓	DC12,24V AC24,42,110,230V 以及特殊電壓
電磁閥防爆類型(DC24V)	E EX m IIC T5 E EX d IIC T5 E EX ia IIC T6
行程開關類型	氣動式
